So machen wir ein Retrofit
Ein Retrofit ersetzt die Steuerung, nicht die Anlage. Damit das planbar bleibt, arbeiten wir nach einem festen Ablauf. Fehlt die Software, holen wir sie aus der Steuerung zurück. Sie wissen zu jedem Zeitpunkt, was passiert und was Sie am Ende in der Hand haben.
Der Ablauf auf einen Blick
Der Weg hängt davon ab, ob die Software Ihrer Anlage noch vorhanden ist.
Bestandsaufnahme
Steuerung, Peripherie, Schaltpläne und vorhandene Software vor Ort aufnehmen.
Ist ein Softwareprojekt oder Programmausdruck vorhanden?
Software auslesen
Direkt aus der laufenden SPS.
Decompilieren
Aus dem SPS-Code wird wieder ein lesbares Programm.
Neu programmieren und EPLAN
Sauber dokumentiert nach aktuellen Standards, im TIA Portal oder in Beckhoff TwinCAT. EPLAN wird angepasst oder komplett neu erstellt.
Umbau
Austausch gegen eine moderne Siemens- oder Beckhoff-Steuerung im geplanten Stillstand.
Inbetriebnahme und Übergabe
Signaltest, Inbetriebnahme, Funktionstest und Übergabe der Anlage. Das neue Programm erhalten Sie unverschlüsselt.
Die Schritte im Detail
Bestandsaufnahme vor Ort
Wir nehmen Steuerung, Ein- und Ausgänge, Bussystem, Bediengeräte und den Zustand des Schaltschranks auf, sichten vorhandene Schaltpläne und sprechen mit Instandhaltung und Bedienern. Entscheidend ist die Frage: Gibt es noch ein Softwareprojekt oder zumindest einen Programmausdruck? Wenn ja, geht es direkt mit der Neuprogrammierung weiter.
Ergebnis für SieBestandsbericht mit Hardware- und E/A-Übersicht sowie klarem weiterem Vorgehen
Software auslesen

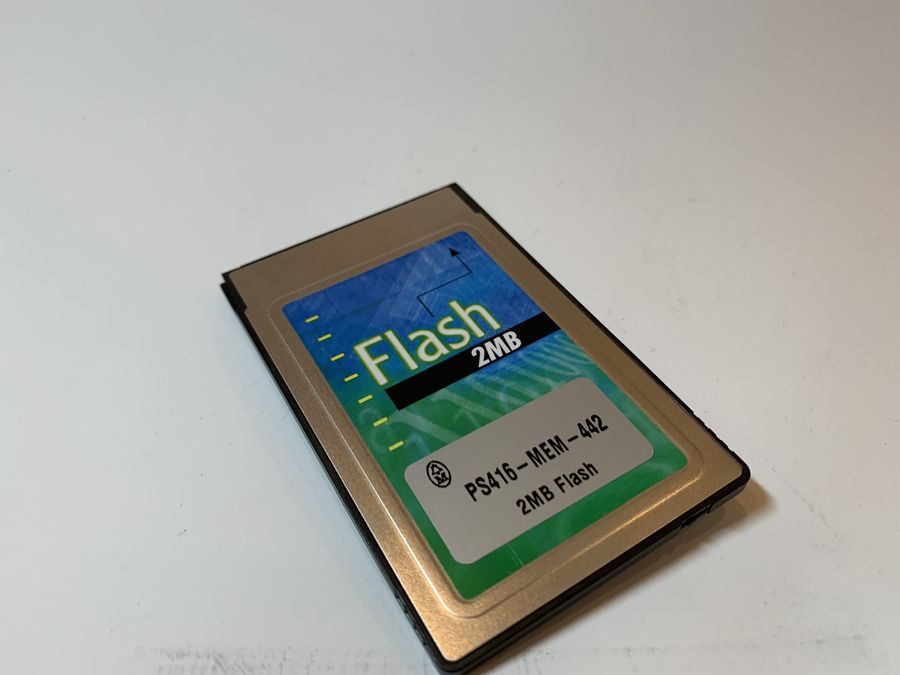

Fehlt die Software, lesen wir das Programm direkt aus der laufenden Steuerung oder Speicherkarte aus. Dafür haben wir die passende Ausrüstung für alte Moeller-Systeme. Die Anlage kann dabei in der Regel weiterlaufen.
Ergebnis für SieGesicherter Programmstand aus der Steuerung
- Unsere Spezialität

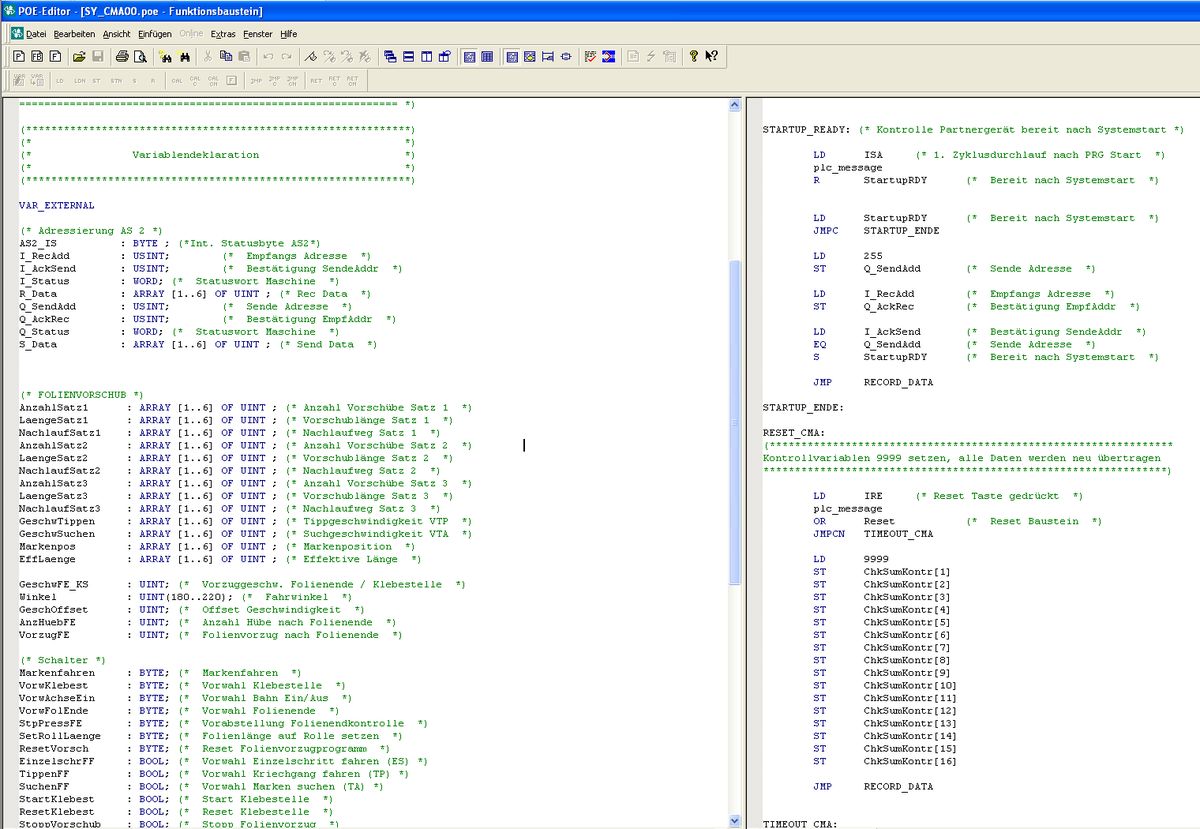

Decompilieren
Das ist unsere Spezialität. Mit eigenen Werkzeugen übersetzen wir den ausgelesenen SPS-Code zurück in ein lesbares Programm. Auch schwierige Fälle wie passwortgeschützte Programme lösen wir. So wird sichtbar, was die Anlage tatsächlich tut, auch wenn es kein Originalprojekt und keine Dokumentation mehr gibt.
Ergebnis für SieLesbares, kommentierbares Programm als Grundlage für die Neuprogrammierung
Neu programmieren und EPLAN

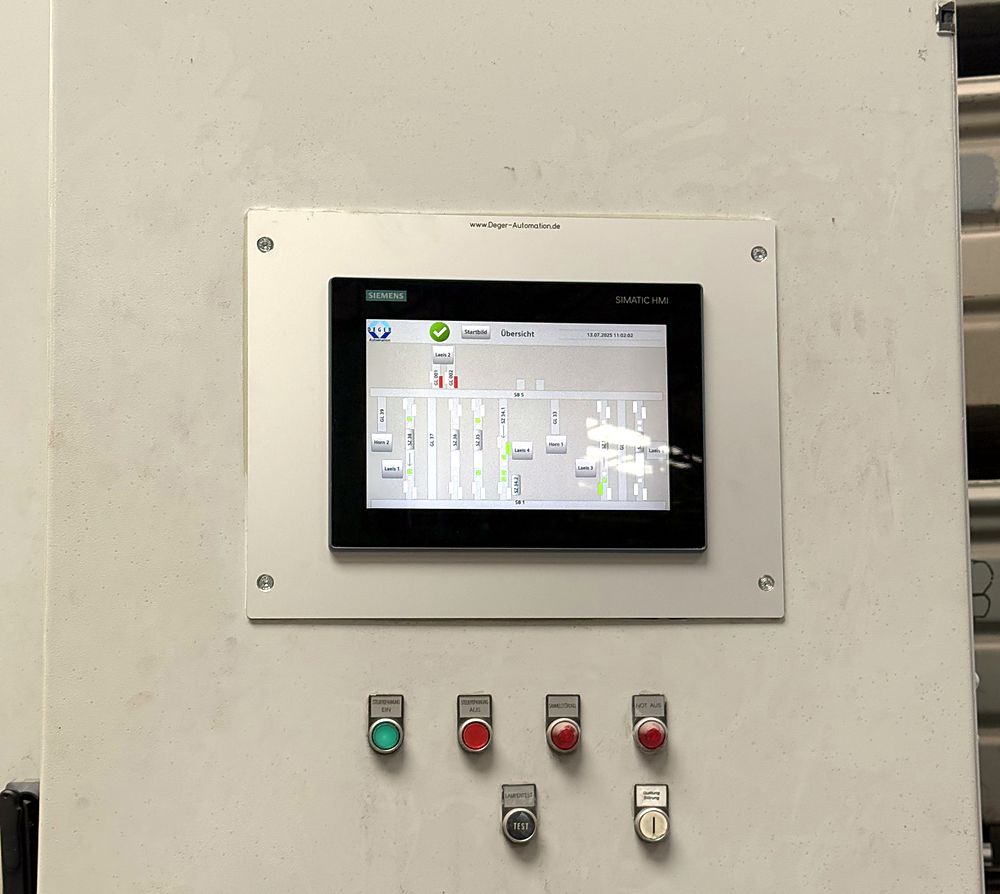

Das Programm wird im TIA Portal oder in Beckhoff TwinCAT neu aufgebaut: strukturiert, sauber dokumentiert und nach aktuellen Standards, mit Visualisierung und Meldesystem. Parallel passen wir den EPLAN an oder erstellen ihn komplett neu.
Ergebnis für SieGetestetes Programm, Visualisierung und aktueller EPLAN
Umbau
Im geplanten Stillstand tauschen wir die alte Steuerung gegen eine moderne Siemens- oder Beckhoff-Steuerung. Die Feldverdrahtung bleibt, wo möglich, erhalten. Das verkürzt den Umbau deutlich.
Ergebnis für SieNeue Steuerung im bestehenden Schaltschrank
Inbetriebnahme, Test und Übergabe
Wir prüfen jedes Signal, nehmen die Anlage in Betrieb und testen alle Funktionen. Danach übergeben wir die Anlage mit Programm, EPLAN und Dokumentation. Das neue Programm erhalten Sie unverschlüsselt und ohne Bausteinschutz: Es gehört Ihnen, und Sie sind an niemanden gebunden.
Ergebnis für SieLaufende, vollständig dokumentierte Anlage und unverschlüsseltes Programm
Was Sie als Betreiber davon haben
Planbarer Stillstand
Der Umbau wird vorbereitet und vorab getestet. Die Anlage steht nur im vereinbarten Zeitfenster.
Gleiche Funktion, neue Basis
Die Anlage verhält sich wie gewohnt. Verbesserungen setzen wir nur um, wenn Sie das wollen.
Ersatzteile für Jahre
Aktuelle Siemens- oder Beckhoff-Hardware, die Ihre Instandhaltung kennt und beschaffen kann.
Endlich dokumentiert
Programm, Hardware und Funktion sind nach dem Retrofit sauber beschrieben.
Ihr Programm gehört Ihnen
Wir übergeben das neue Programm unverschlüsselt. Sie können es jederzeit selbst ändern oder ändern lassen.
Projektbeispiele
PS416 auf S7-1500
- Bestand
- Moeller PS416
- Neu
- Siemens S7-1500, TIA Portal
- Besonderheit
- Feldverdrahtung weiter genutzt

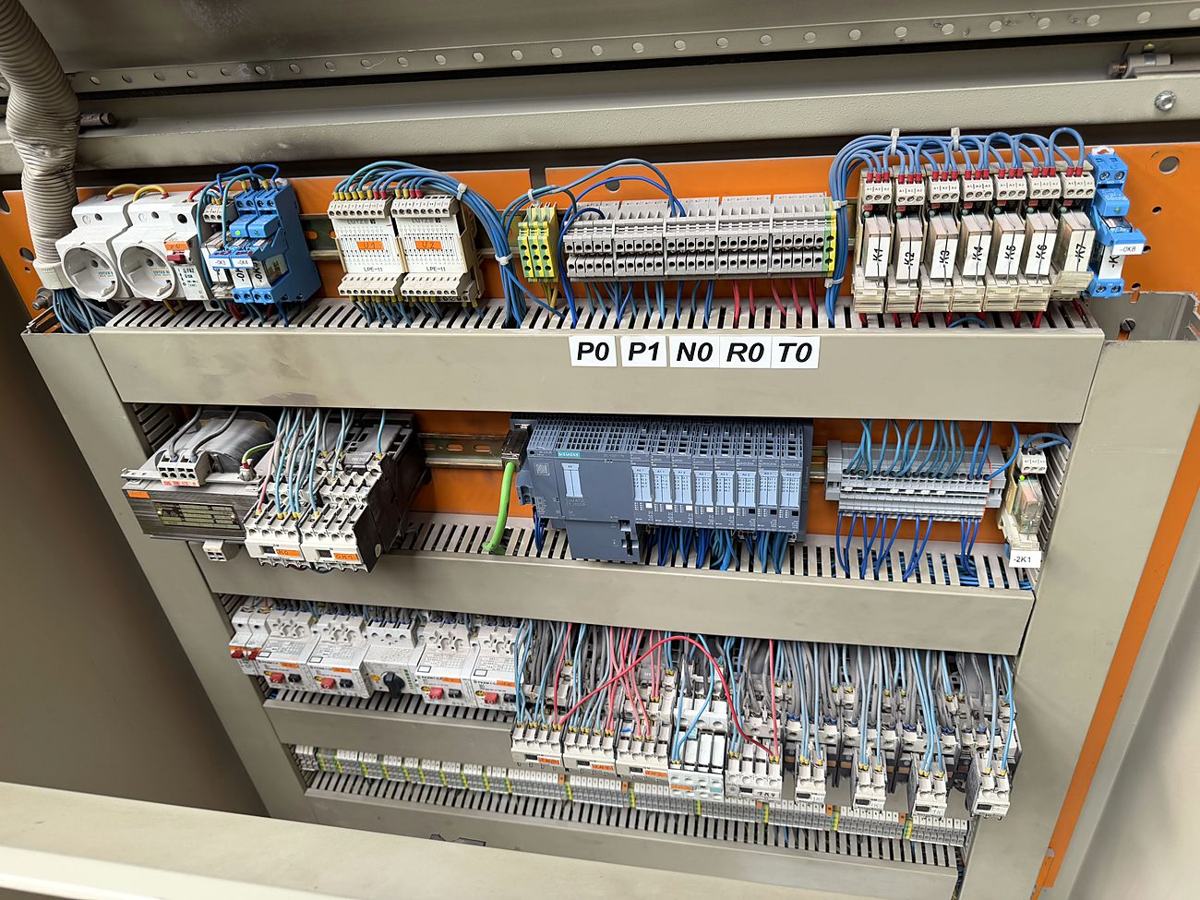

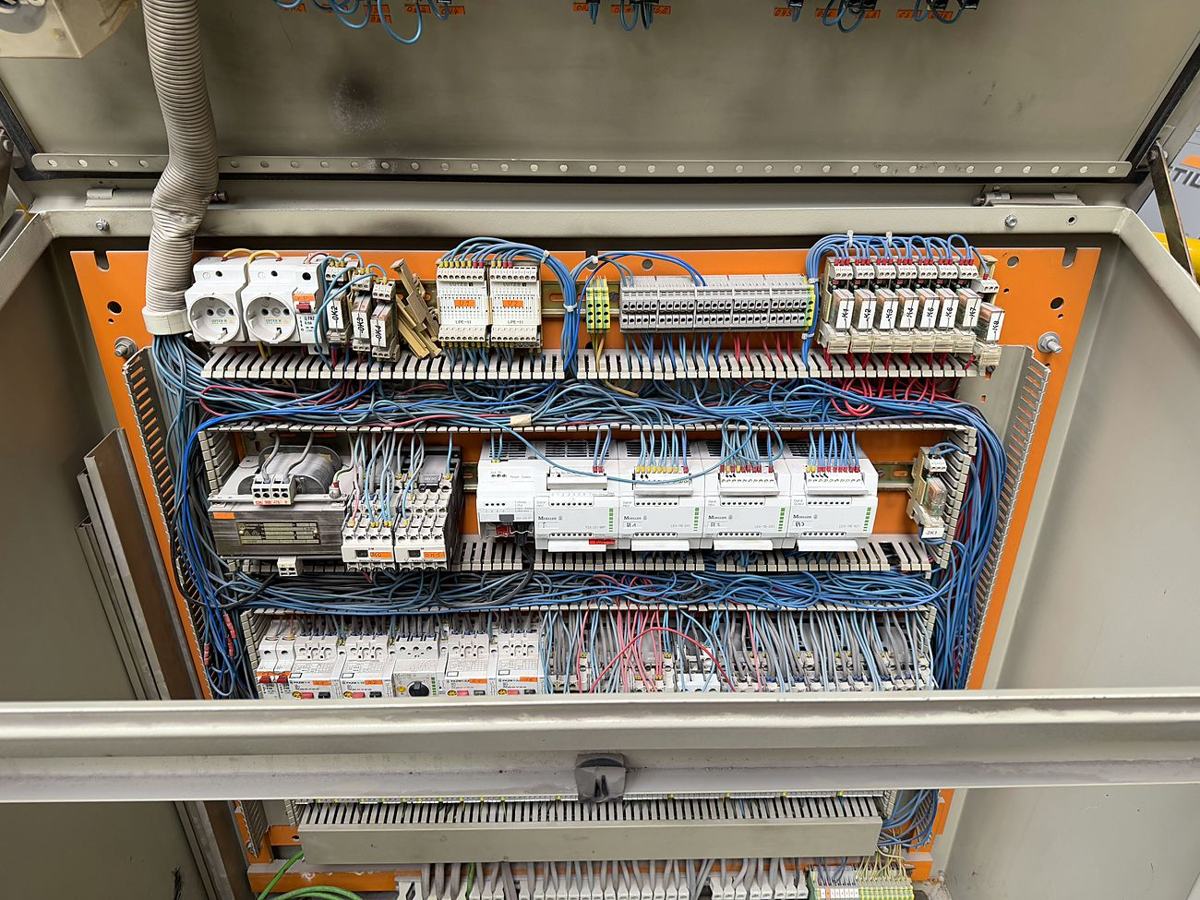

PS4 auf ET 200SP
- Bestand
- Moeller PS4
- Neu
- ET 200SP mit CPU S7-1500
- Besonderheit
- Kompakter Aufbau im vorhandenen Schrank

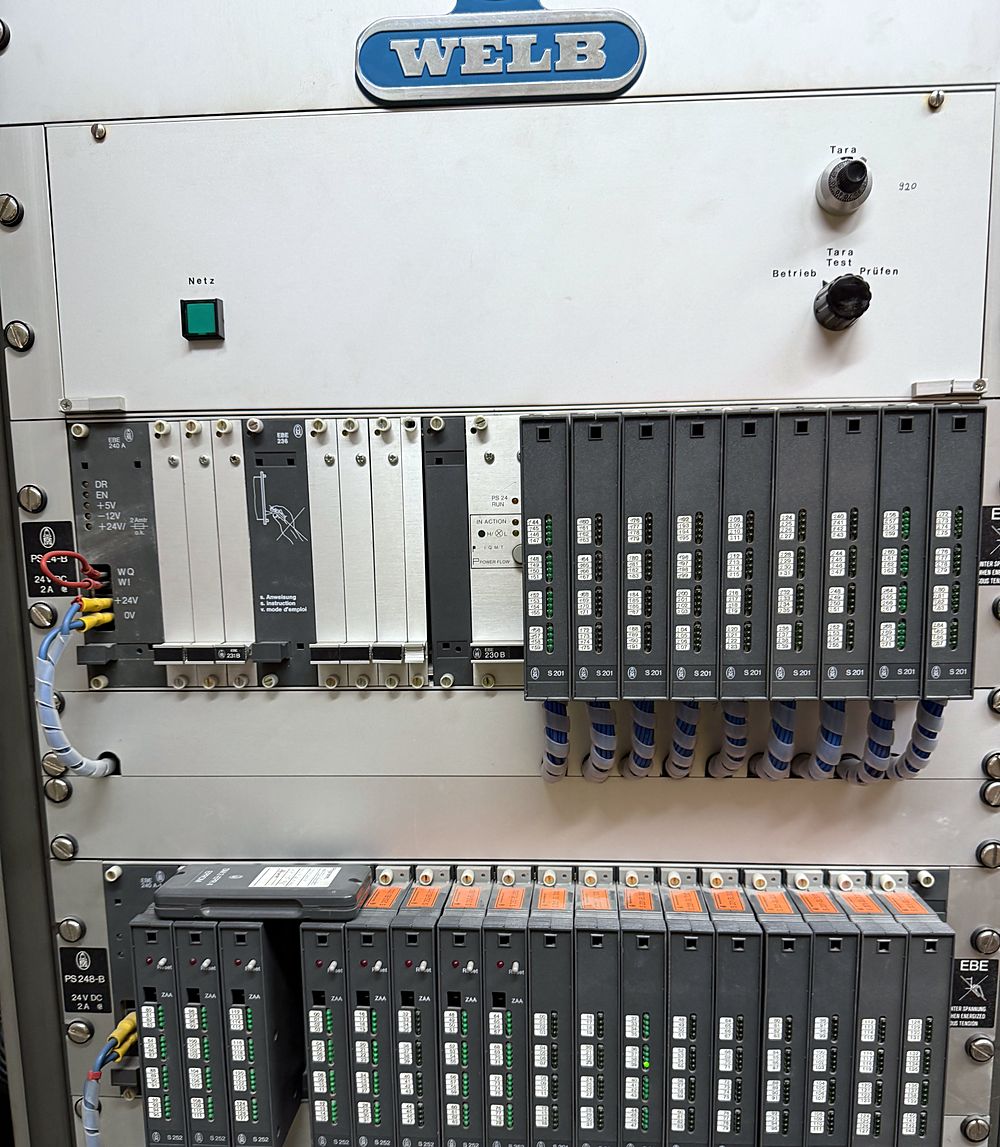

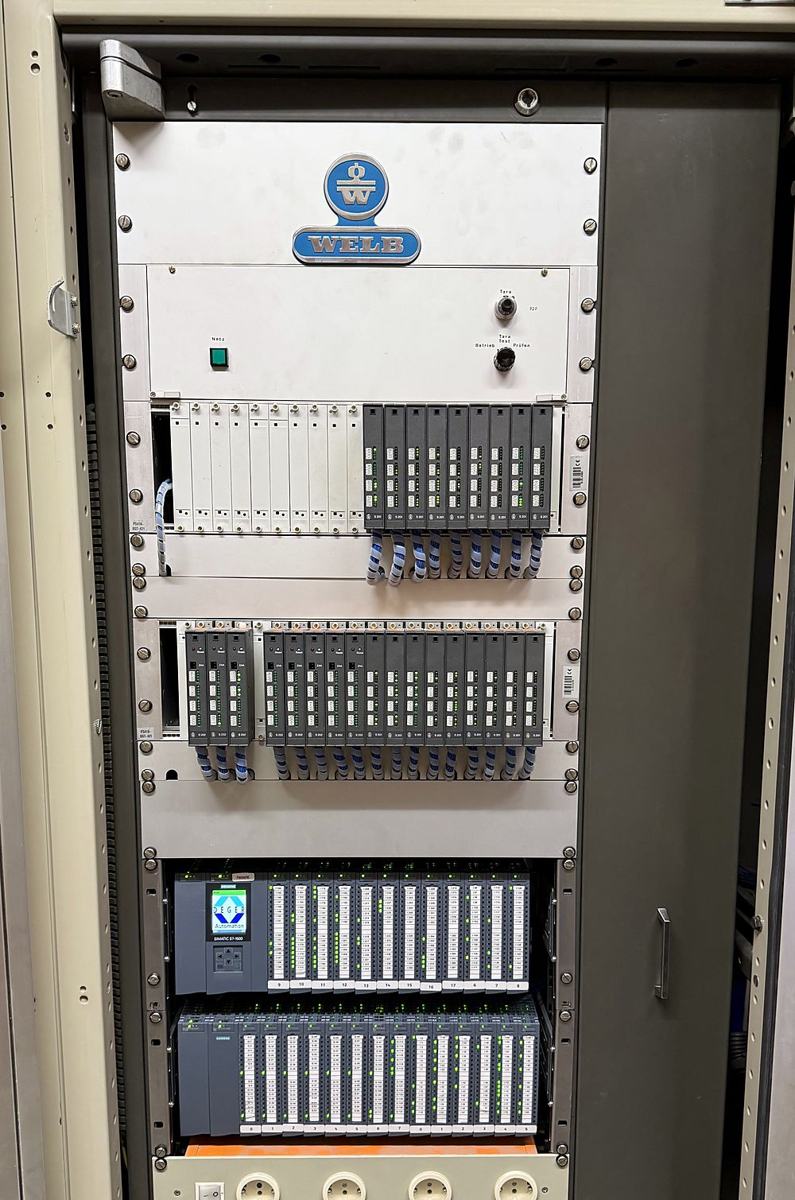

PS24 auf S7-1500
- Bestand
- Moeller PS24
- Neu
- Siemens S7-1500
- Besonderheit
- Eigens angefertigte Steckerplatten, Umbauzeit auf ein Minimum reduziert
Häufige Fragen
Wie lange dauert ein Retrofit insgesamt?
Von der Bestandsaufnahme bis zur Übergabe meist einige Wochen bis wenige Monate, abhängig von Anlagengröße und Lieferzeiten. Der eigentliche Stillstand ist davon nur ein kleiner Teil.
Wer entscheidet über das Zielsystem?
Sie. Wir empfehlen ein System passend zu Ihrem Werksstandard und Ihrer Instandhaltung, in der Regel Siemens S7-1500 oder Beckhoff TwinCAT.
Verändert sich die Funktion der Anlage?
Nein, solange Sie das nicht wünschen. Grundlage ist die abgestimmte Funktionsbeschreibung. Gewünschte Verbesserungen werden dort gesondert festgehalten.
Machen Sie auch Retrofits von Siemens-Steuerungen?
Ja. Die Migration von S7-300 und S7-400 auf S7-1500 mit TIA Portal gehört ebenfalls zu unseren Projekten.
